一、用途:

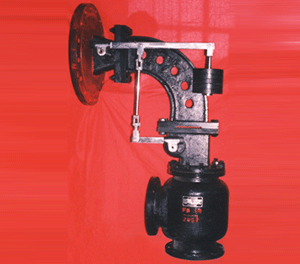

油田專(zhuan) 用浮子液麵調節器是由油氣分離器或油氣分離緩衝(chong) 罐上不可少的液麵控製機構，它能將設備內(nei) 的液位自動控製在一定的範圍內(nei) ，避免設備發生抽空或冒頂事故，保證設備安全運行。
二、KFTQ.DFTQ(1.6、2.5、4.0、6.4、10.0、16MPa)係列浮子液麵調節器主要技術性能及主要尺寸表:
|
調節器型式 |
快 開 型 |
等 百 分 比 型 |
||||||||||||||||||
|
連接法蘭(lan) 公稱通徑DN(mm) |
80 |
100 |
150 |
200 |
250 |
80 |
100 |
150 |
200 |
250 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥體(ti) 進、出口型式 |
直 角 式 |
直 角 式 |
直 通 式 |
|||||||||||||||||
|
標記型號 |
KFTQ44H－16Q－DN××× |
DFTQ44H－16Q－DN××× |
DFTQ41H－16Q－DN××× |
DFTQ41H－25Q－DN××× |
||||||||||||||||
|
調節閥公稱壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
2.5Mpa |
||||||||||||||||
|
浮子最大工作外壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
1.6Mpa |
||||||||||||||||
|
最高工作溫度 |
100℃ |
100℃ |
100℃ |
100℃ |
||||||||||||||||
|
適用介質 |
原油及含油汙水 |
原油及含油汙水 |
原油及含油汙水 |
原油及含油汙水 |
||||||||||||||||
|
閥座通徑(mm) |
60 |
80 |
120 |
150 |
200 |
50 |
80 |
100 |
150 |
200 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥芯行程(mm) |
35 |
40 |
50 |
60 |
70 |
35 |
40 |
50 |
60 |
70 |
45 |
60 |
70 |
25 |
30 |
40 |
45 |
60 |
70 |
|
|
調節器型式 |
快 開 型 |
等 百 分 比 型 |
||||||||||||||||||
|
連接法蘭(lan) 公稱通徑DN(mm) |
80 |
100 |
150 |
200 |
250 |
80 |
100 |
150 |
200 |
250 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥體(ti) 進、出口型式 |
直 角 式 |
直 角 式 |
直 通 式 |
|||||||||||||||||
|
標記型號 |
KFTQ44H－16Q－DN××× |
DFTQ44H－16Q－DN××× |
DFTQ41H－16Q－DN××× |
DFTQ41H－25Q－DN××× |
||||||||||||||||
|
調節閥公稱壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
2.5Mpa |
||||||||||||||||
|
浮子最大工作外壓力 |
1.6Mpa |
1.6Mpa |
1.6Mpa |
1.6Mpa |
||||||||||||||||
|
最高工作溫度 |
100℃ |
100℃ |
100℃ |
100℃ |
||||||||||||||||
|
適用介質 |
原油及含油汙水 |
原油及含油汙水 |
原油及含油汙水 |
原油及含油汙水 |
||||||||||||||||
|
閥座通徑(mm) |
60 |
80 |
120 |
150 |
200 |
50 |
80 |
100 |
150 |
200 |
100 |
150 |
200 |
32 |
50 |
80 |
100 |
150 |
200 |
|
|
閥芯行程(mm) |
35 |
40 |
50 |
60 |
70 |
35 |
40 |
50 |
60 |
70 |
45 |
60 |
70 |
25 |
30 |
40 |
45 |
60 |
70 |
|
|
公稱流通能力(m3/h) |
100 |
160 |
400 |
640 |
1000 |
40 |
100 |
160 |
400 |
630 |
160 |
400 |
630 |
16 |
40 |
100 |
160 |
400 |
630 |
|
|
(閥前、後壓差為(wei) 0.1MPa、閥芯全開時，清水的最大通過能力) |
||||||||||||||||||||
|
浮子規格 |
320×536 |
320×736 |
320×536 |
320×736 |
320×736 |
320×536 |
320×736 |
|||||||||||||
常用材料適用工況(特殊介質要求的可另行設計、選配)
|
材料名稱 |
適用工況 |
|
|
使用溫度(℃) |
適用介質 |
|
|
碳素鋼 |
<427 |
油、氣、水、石油及其他介質 |
|
35C1M2 |
<500 |
|
|
OCr19Ni9 |
<600 |
油、氣、水、石油及其他介質 |
|
lCr19Ni9Ti |
<400 |
|
|
316L |
<316 |
|
|
四氟乙烯 |
<240 |
|
|
氟橡膠 |
<205 |
|
|
丁晴橡膠 |
<95 |
油、氣、水、石油及其他介質 |
主要零件材料(特殊介質要求的可另行設計、選配)
|
零件名稱 |
材料牌號 |
|||
|
閥體(ti) |
ZG25Ⅱ |
35C1Mo |
1Cr18Ni9Ti |
316L |
|
閥蓋 |
ZG25Ⅱ |
35C1Mo |
1Cr18Ni9Ti |
316L |
|
閥座 |
2Cr13 |
CCr15Ni9 |
1Cr18Ni9Ti |
316L |
|
閥芯 |
2Cr13 |
CCr15Ni9 |
1Cr18Ni9Ti |
316L |
|
密封件 |
丁晴橡膠 |
氟橡膠 |
四氟乙烯 |
|
|
浮球 |
優(you) 質碳素鋼 |
1Cr18Ni9Ti |
316L |
|
