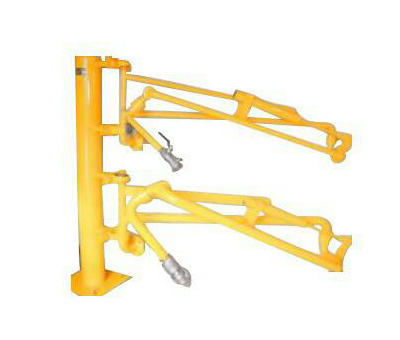

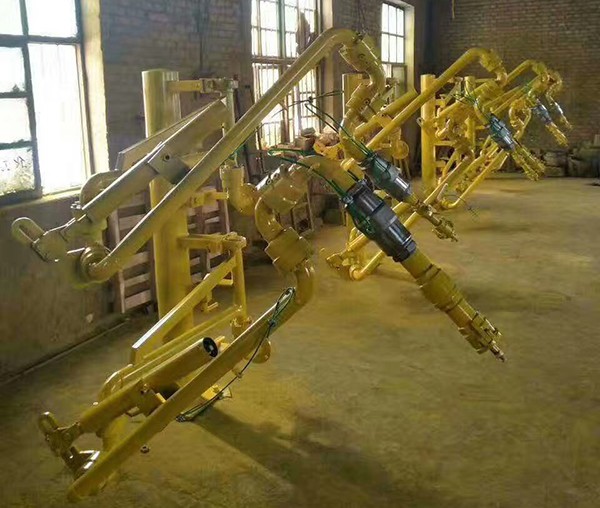

液化氣鶴管

 液化氣鶴管（陸用流體(ti) 裝卸臂部分零部件介紹）
液化氣鶴管旋轉接頭介紹
液化氣鶴管旋轉接頭采用數控機床加工，承載力大，轉動靈活，對液態和氣態介質具有理想的密封效果，能夠可靠地用於(yu) 常溫、低溫、高溫、腐蝕性介質，主密封、二級密封及防塵密封實現零泄  漏。旋轉接頭設計為(wei) 多種結構形式，包括從(cong) 鋼製簡單結構到內(nei) 部加熱，襯PTFE結構，單滾道、雙滾道及三滾道。旋轉接頭為(wei) 可拆卸式，當更換密封圈時無需拆卸整台臂，而可實現輕鬆更換。兩(liang) 側(ce) 都是法蘭(lan) 的旋轉接頭結構使維修、更換時更輕鬆、更快捷。
主密封圈
主密封圈由石墨填充的聚四氟乙烯及內(nei) 襯經特殊處理的不鏽鋼張力彈簧卡組成。密封圈采用聚四氟乙烯材料，耐磨性好、密封效果好等特點，內(nei) 襯彈簧卡以加大密封圈的彈性，當密封麵長期運轉磨耗後，彈簧卡在一定程度範圍內(nei) 實現補償(chang) 。
二級密封
與(yu) 主密封結構類似，開口方向為(wei) 軸向，具有良好的補償(chang) 性能。
防塵密封
防塵密封與(yu) 二級密封相似，防止潮氣和灰塵進入滾道。
液化氣鶴管鶴管（陸用流體(ti) 裝卸臂）基本參數
◆    公稱口徑：DN25、DN50、DN80、DN100、DN125、DN150、DN200
◆    工作溫度：-196～256℃
◆    工作壓力：-0.08～6.0MPa
◆    適用介質：油品、化工品、酸、堿、強腐蝕性氣體(ti) 、液化氣、液態瀝青、水蒸氣等。

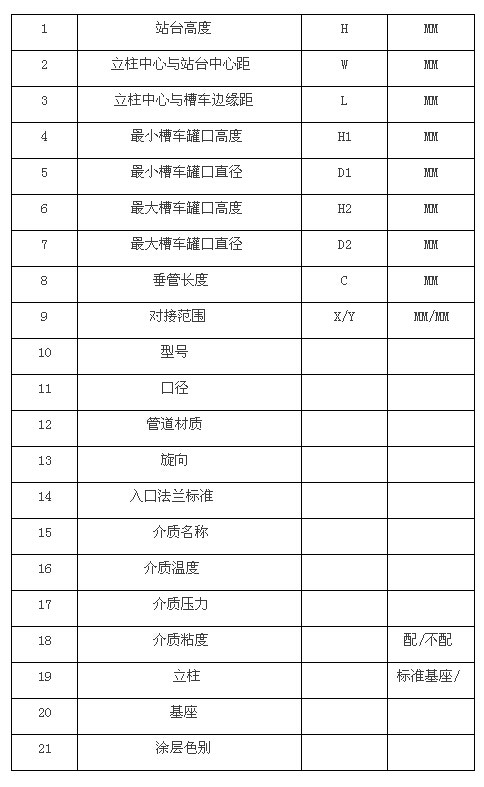

液化氣鶴管鶴管（陸用流體(ti) 裝卸臂）選型
AL1401型/AL1402型頂部裝車鶴管
◆    使用特點:罐車頂部裝車
◆    使用介質:原油、成品油、化工介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（含過濾器、流量計、閥門、壓力表、溫度及壓力變送器）等

AL1403型頂部裝卸鶴管
◆    使用範圍:罐車頂部裝卸車，接口向下
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（含過濾器、流量計、閥門、壓力表、溫度及壓力變送器）等

AL1401F/AL1402F1襯四氟頂部裝車臂
◆    使用範圍：罐車頂部裝車，管道內(nei) 襯聚四氟乙烯（PTFE），專(zhuan) 用於(yu) 強酸強堿等具有強腐蝕性介質的裝卸，接口可變
◆    適用介質：酸、堿等強腐蝕性介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（含流量計、閥門、壓力表、溫度及壓力變送器）等

AL1411型/AL1412型雙 管密閉裝車鶴管
◆    使用範圍:罐車頂部雙 管密閉裝車，上為(wei) 氣相管，（可為(wei) 部分軟管），下為(wei) 液相管，可對已揮發的介質進行回收。
◆    適用介質:有揮發性的、有毒性的介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（含流量計、閥門、壓力表、溫度及壓力變送器）等

AL1512型頂部裝卸鶴管
◆    使用場合：火車頂部密閉裝卸作業(ye) ,液相管線接口向下或側(ce) 向
◆    適用介質：適用於(yu) 液化石油氣、液氨、液氯等高揮發性化工介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（含流量計、閥門、壓力表、溫度及壓力變送器）等

AL2503型底部裝卸鶴管
◆    使用範圍:罐車底部（側(ce) 麵）裝卸、接口可向下、可側(ce) 向，與(yu) 罐車接口為(wei) 快速接頭或鬆套法蘭(lan)
◆    適用介質:原油、渣油、化工介質、水煤漿等
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（流量計、閥門、壓力表、溫度及壓力變送器）等

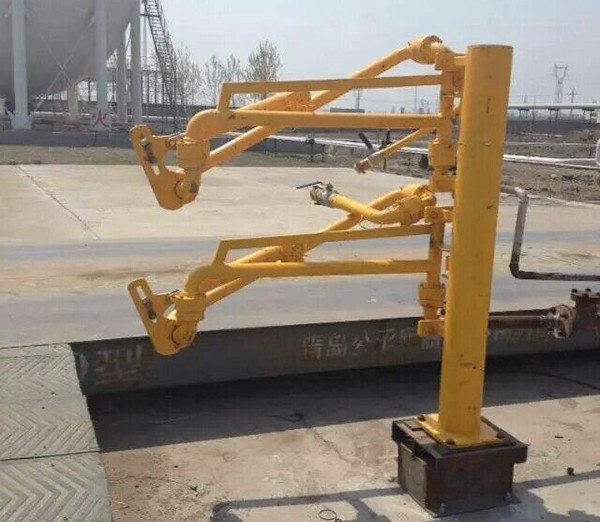

AL2543型底部裝卸鶴管
◆    使用範圍:此類型鶴管用於(yu) 汽車液化氣或液氨類產(chan) 品的裝卸作業(ye) ， 上下各采用五個(ge) 旋轉接頭，一般上為(wei) 氣相，下為(wei) 液相，前端配有專(zhuan) 用快速接頭直接與(yu) 汽車接口相連。
◆    適用介質：液化石油氣、液氨、二甲醚等高揮發性化工介質
◆    設計壓力:1.0MPa 、1.6MPa 、2.5MPa 等
◆    設計溫度:-196℃～+160℃
◆    設備規格：液相管道公稱口徑範圍為(wei) DN50-DN200
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（流量計、閥門、壓力表、溫度及壓力變送器）等

AL1204型底部裝卸鶴管
◆    底部裝車鶴管國際上先進的底部發油裝置，適用於(yu) 多倉(cang) 同時裝車, 三組臂或四組臂以上設計，采用快速幹式接頭連接，它能實現快速對接，提高裝車效率；同時在油氣類介質裝卸時使用，能大大減少斷開時液體(ti) 的損耗 ，適用於(yu) 多倉(cang) 同時裝車，減少人工成本。
◆    設備規格：液相管道公稱口徑DN100
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（流量計、閥門、壓力表、溫度及壓力變送器）等

伴熱型鶴管
◆    使用場合：槽車頂部敞口裝卸作業(ye) ,適用於(yu) 介質流動性差,需加溫、保溫的介質。鶴管采用同心套管結構，套管之間通入蒸汽或者導熱油，旋轉接頭之間用金屬軟管連接。套管外可加包伴熱帶，亦可包石棉等保溫層。
◆    適用介質：原油、渣油、瀝青等
◆    設計壓力：1.0MPa 、1.6MPa 、2.5MPa 等
◆    適用型號：AL1401(2)(3) AL2503(4)
◆    可選附件：靜電溢油保護器、液位開關(guan) 、定量裝車控製係統（流量計、閥門、壓力表、溫度及壓力變送器）等
